Umbau eines Stiftplotters zum Schneidplotter
Vom Elektronikrecyling konnte ich einen Stiftplotter der Marke Sekonic kaufen.
Die genaue Modellbezeichnung lautet Sekonic SPL-880. Der Plotter kann Papier
bis DIN A1 bedienen.
Eigentlich konnte ich mit einem Stiftplotter nich so viel anfangen. Aber
ich wollte mit diesem Teil unbedingt Klebefolien schneiden. Also wurde erstmal
ein Schleppmesser der Marke Roland dazu gekauft. Dieses schlägt mit
90.-Euro zu Buche. Um es vorweg zu nehmen. Es ist eine Ausgabe, die sich
wirklich lohnt. Es stellten sich aber noch einige Schwierigkeiten in den
Weg, die ausgeräumt werden mußten. Am Schleppmesser mußte
der Aluminiumkranz minimal abgedreht werden. Dieses ist notwendig, damit
der Messerhalter exakt in die Stifthalterung paßt. Das Messer wackelte
aber trotzdem noch in dem Halter. In einem HP7475 Plotter hält das Messer
besser, da die Stiftaufnahme anders geformt ist. Kurzerhand wurde der
Messerhalter mit kleinen Kabelbindern festgezurrt. Also ging es auf zum
Folienschneiden. Leider konnte der Plotter nur feste Papiermaße wie
Din A4 bis Din A1 bedienen. Das ist natürlich sehr nervig, wenn man
nur mal eben einen kleinen Aufkleber von 10cm x 10cm schneiden will. Abhilfe
schafft hier eine dünne, sehr feste Kunstofffolie von 1/10mm Dicke.
Diese ist im Maß Din A1 geschnitten. Darauf kann dann die Folie mit
Trägermaterial mittels Kreppband befestigt werden. Das funktioniert
100 %. Nächstes Problem war das Anschlußkabel für den Plotter.
Eine Bauanleitung findet sich aber auf der Homepage von HP. Also wurde das
Kabel gebaut und der Plotter damit ausprobiert. Erste Probeschnitte waren
der totale Reinfall. Der Plotter erzeugte nicht genug Andruck, um die Klebefolie
durchzuschneiden. Also wurde das Gerät aufgeschraubt und das Poti zum
Einstellen des Andruckes gesucht. Somit konnte der Andruck von 80 gr.
auf über 200 gr. erhöht werden. Damit wurden dann sehr gute
Ergebnisse erzielt.
Einige Besonderheiten sind an so einem Plotter aber zu beachten. Es muß der Stift 1 oder ein anderer gewählt werden. Mit Stift 0 funktioniert es nicht. Die Geschwindigkeit, Andruck und Beschleinigung sind am Gerät vorher einzustellen. Folgende Werte habe ich eingestellt. Geschwindigkeit 100mm/s (weniger geht Hardwaremäßig nicht), Andruck 80 gr (ist Maximalwert am Gerät, aufgrund der Potieinstellung sind es aber über 100 gr.), Beschleunigung 1G (weniger geht Hardwaremäßig nicht).
Die Erhöhung des Messerandrucks über das Poti funktioniert nur beim Sekonic SPL-880. Andere Plotter kenne ich nicht. Ich schreibe das, wegen der vermehrten Anfragen die mich diesbezüg lich erreicht haben.
Nun die nächste große Frage. Mit welcher Software steuere ich den Plotter an. Mit CNC-Profi, PCNC und anderen bekannten Software geht es nicht. Der Plotter arbeitet ja über die serielle Schnittstelle und nicht am Parallelport. Ich benutze dazu eine Software mit der professionell Aufkleber erstellt und geschnitten werden. Über den Namen möchte ich mich hier nicht weiter auslassen.
Die Aufkleber werden auf dem Plotter mit einer Geschwindigkeit und Präzision geschnitten, wovon die CNC-Anlage nur träumen kann.
Fertige Aufkleber seht ihr auf meiner Homepage über Kitebuggy fahren.
Geht einfach in den Bereich Aufkleber.
Da mich in letzter Teit immer Mails erreichen, in denen Anwender Probleme schildern, hier nun ein wenig Troubleshooting.
1. Der Plotter und die COM Schnittstelle müssen beide über die
gleiche Parametereinstellung verfügen.
Das heißt 9600 Bd, 8N1, Hardwarehandshake
Diese Parameter sind zwingend erforderlich, sonst rührt
sich nichts.
2. Das Kabel muß eine der unteren beiden Beschaltung folgen
RS-232-C serial cable pin outs
25-pin to 25-pin
cable
Zu beachten
ist daß Pin 20 (Plotter) auf Pin 5+6 (PC) gehen.
Zu beachten ist daß Pin 5+6
(Plotter) verbunden auf Pin 20 (PC) gehen.
Plotter 25 polig | Computer 25 polig | |
---|---|---|
Protective Ground | 1----1 | Protective Ground |
Transmit Data | 2----3 | Receive Data |
Receive Data | 3----2 | Transmit Data |
Signal Ground | 7----7 | Signal Ground |
Data Terminal Ready | 20----5 | Clear To Send |
|--6 | Data Set Ready | |
5----20 | ||
6--| |
25-pin to 9-pin cable
Zu beachten
ist daß Pin 5+6 (Plotter) auf Pin 4(PC) gehen.
Zu beachten ist daß Pin 20
(Plotter) verbunden auf Pin 6 + 8 (PC) gehen.
Plotter 25 polig | Computer 9 polig | |
---|---|---|
Request To Send | 4----1 | Received Line Signal Detect |
Transmit Data | 2----2 | Receive Data |
Receive Data | 3----3 | Transmit Data |
Clear To Send | 5----4 | Data Terminal Ready |
Data Set Ready | 6--| | |
Signal Ground | 7----5 | Signal Ground |
Data Terminal Ready | 20----6 | Data Set Ready |
|--8 | Clear To Send | |
Data Carrier Detect | 8----7 | Request To Send |
Und nun ein paar Foto`s von meinen Plotter mit der
Schleppmesseransteuerung.
Bei dem Plotter handelt es sich um einen Roland Digital GRX-4000. Das Modell
kostet neu um 9000.-Euro. Ich habe ihn fast neu von einem Insolvensverwalter
für 125.-Euro bekommen. Na wenn das kein Schnäppchen war.
Da das Gerät ohne Anleitung war, dauerte es ungefähr ein Woche
bis ich es so zum Laufen hatte, daß man nur noch zwei Knöpfe
drücken mußte um perfekte Aufkleber zu erhalten. Im Nachhinein
ist das Menü des Plotters aber klar und einfach gegliedert.
So sieht dann das Objekt der Begierde aus.

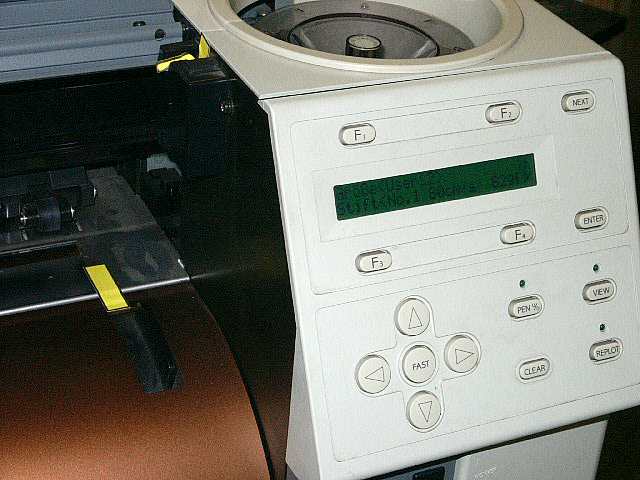

Über das Panel können alle Parameter eingestellt werden. Die Tasten F1-F4 dienen zum Einstellen der Plotterparameter. Damit wird auch die Blattgröße, der Stiftandruck und die Stiftgeschwindigkeit eingestellt. Mit den JOG Tasten kann dann das Messer oder der Stift sehr genau an den Nullpunkt gefahren werden. Von diesem Punkt aus wird dann geschnitten. Über die Replott-Taste wird die letzte Grafik so oft wie gewünscht ausgeplottet. Da der Plotter intern über 4MB RAM Speicher verfügt, können auch sehr große Plottdateien ohne PC-Bedienung schnell wiederholt geplottet werden.
Hier sieht man nun einen fertigen Aufkleber für Kitebuggyfahrer.

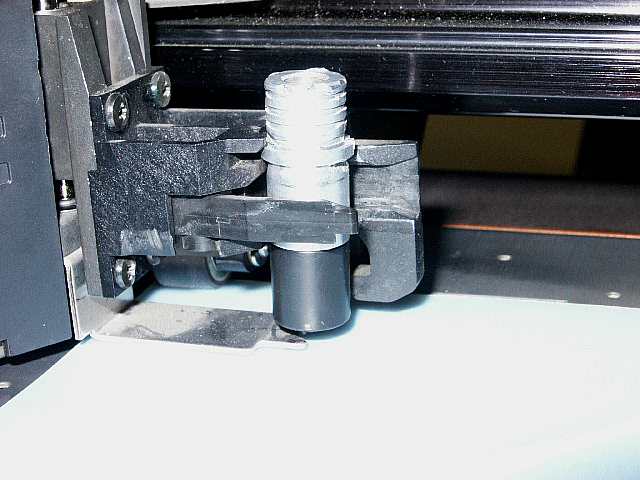

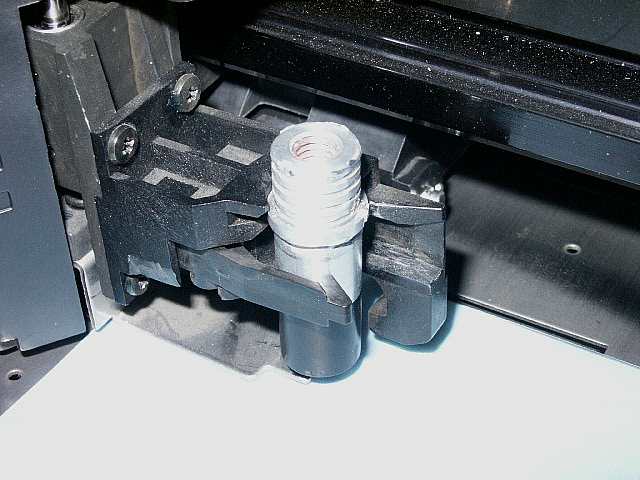

Nun zwei Detailaufnahmen von der Stifthalterung. In meinem Fall ist hier das Roland Schleppmesser mit Messerhalter zu sehen. Der Plotter muß hierbei zwingend die Möglichkeit haben den Messerhalter aus dem Stiftkarussell zu entnehmen. Dies muß sein, da es sonst zu Fehlermeldungen des Plotters kommt und der Plotter ansonsten seinen Dienst verweigert.
Oft wurde ich in letzter Zeit gefragt wo man den Messerhalter und die
Schleppmesser bekommt.
Sehr günstig sind diese Sachen bei der
Fa. Eurosystems zu
haben. Der Messerhalter kostet dort 60.-Euro und 3 Schleppmesser kosten 39.-Euro.
